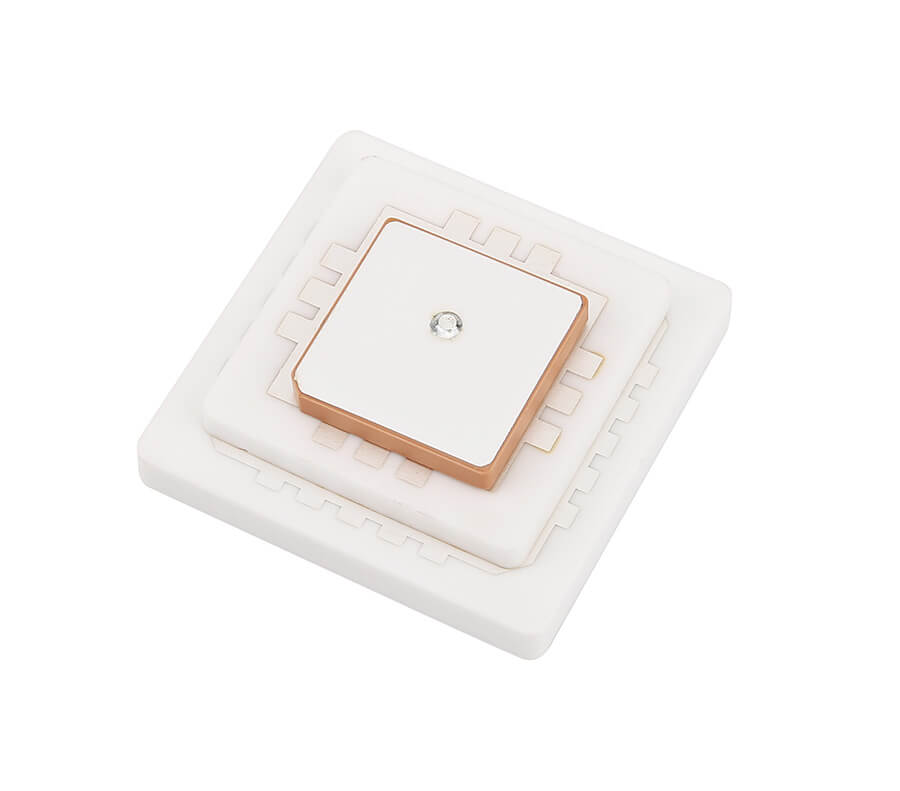

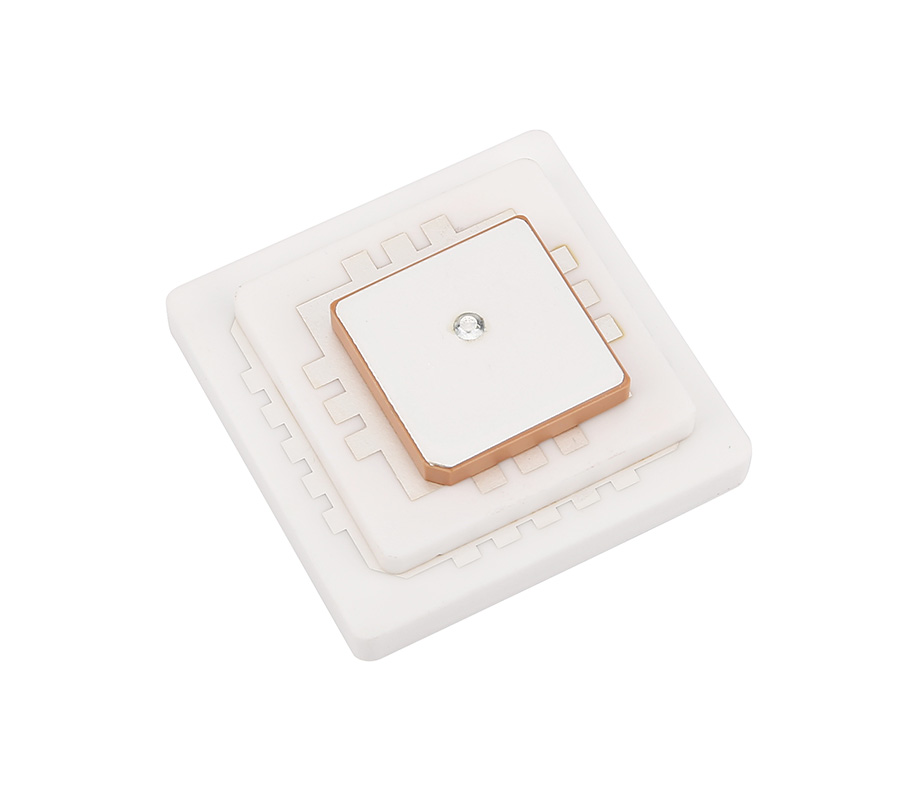

產品簡介：此天線是一款無源天線，包含北斗一代收發頻段和北斗二代B3頻段的接收。
產品型號：ARB3LS001
產品尺寸：35*35*15（mm）±0.5m
電路板尺寸：
端子：PIN針外露尺寸根據要求定制
接頭：
連接線：
安裝方式：
1、 此天線是一款涵蓋北斗二代B3和北斗一代收發的三頻天線，廣泛應用于導航調度、跟蹤監測、測控以及軍事等領域。尤其適用于高速移動的系統和領域，如航空等。
2、 天線部分采用疊層設計，實現多系統多頻點的組合且體積小巧，外觀精美。
3、 天線增益高，方向圖波束寬，對低仰角信號的接收效果好，確保在一些遮擋較嚴重的場合仍能正常收星。
|
技術要求 |
技術指標 |
|
接收頻率范圍 Range Of Receiving Frequency（MHz） |
BD2 B3:1258-1278 S:2487~2497 L:1612~1621 |
|
極化方式 Polarization |
L:?左旋圓極化(LHCP) |
|
BD2 B3；L:右旋圓極化(RHCP) |
|
|
天線增益 Gain（dBi） |
B3：≥1.5 |
|
S≥2.5 |
|
|
L≥2.5 |
|
|
軸比 Axis ratio（dB） |
≤6 |
|
輸出駐波比 Output VSWR |
<2 |
|
輸出阻抗 Output impedence（ohm） |
50 |
|
收發隔離度 Isolation（dB） |
≥18 B3對L的極化隔離度 |
|
≥25 S對L的極化隔離 |
|
|
推力 Thrust |
50N~100N |
